максимальный уровень


максимальный уровень

3.20 максимальный уровень: Максимально допускаемый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.

3.28 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.

3.25 - 3.28. (Введены дополнительно, ).

3.28 максимальный уровень: Максимально допустимый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар».

Раздел 4. Наименование изложить в новой редакции: «4 Методы поверки».

Пункт 4.1 после слова «методом» изложить в новой редакции:

«Допускаются:

- комбинация геометрического и объемного методов поверки, например, определение вместимости «мертвой» полости или вместимости резервуара в пределах высоты неровностей днища объемным методом при применении геометрического метода поверки;

- комбинация динамического объемного и статического объемного методов поверки».

Пункты 5.1.1 (таблица 1, головка), 5.1.2. Заменить значение: 50000 на 100000.

Подраздел 5.2. Наименование. Заменить слово: «основных» на «рабочих эталонов».

Подпункты 5.2.1.1, 5.2.1.2, 5.2.1.10, 5.2.2.5 изложить в новой редакции:

«5.2.1.1 Рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 и 50 м по ГОСТ 7502.

5.2.1.2 Рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502.

5.2.1.10 Штангенциркуль с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм (черт. 3) по ГОСТ 166.

5.2.2.5 Рулетки измерительные с грузом 2-го класса точности с пределами измерений 10, 20 и 30 м по ГОСТ 7502».

Подраздел 5.2 дополнить подпунктами - 5.2.1.19, 5.2.2.9:

«5.2.1.19 Анализатор течеискатель АНТ-3.

5.2.2.9 Анализатор течеискатель АНТ-3».

Пункт 5.2.4. Заменить слова: «Основные средства поверки резервуаров» на «Применяемые рабочие эталоны и средства поверки».

Пункт 5.2.5 дополнить словами: «по взрывозащищенности - ГОСТ 12.1.011».

Подпункт 5.3.1.4 изложить в новой редакции:

«5.3.1.4 Резервуар при первичной поверке должен быть порожним. При периодической и внеочередной поверках в резервуаре может находиться жидкость до произвольного уровня, а в резервуаре с плавающим покрытием - до минимально допустимого уровня, установленного в технологической карте резервуара.

Плавающая крыша должна быть освобождена от посторонних предметов (от воды и других предметов, не относящихся к плавающей крыше)».

Подпункт 5.3.1.5 до слов «В этом случае» изложить в новой редакции:

«При наличии жидкости в резервуаре для нефтепродукта при его поверке (периодической или внеочередной) допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.9 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами ее измерений в предыдущей поверке составляет не более 0,1 %, а изменения степени наклона и угла направления наклона резервуара составляют не более 1 %»;

подпункт дополнить примечанием:

«Примечание - Вместимость «мертвой» полости резервуара для нефти и нефтепродуктов, образующих парафинистые отложения, при проведении периодической и внеочередной поверок допускается принимать равной ее вместимости, полученной при первичной поверке резервуара или полученной при периодической поверке резервуара после его зачистки».

Подпункт 5.3.2.1. Примечание после слов «до плюс 2 °С - при применении дизельного топлива» дополнить словами: «и воды;».

Пункт 5.3.3 исключить.

Пункт 6.1 после слов «(государственной) метрологической службы» дополнить знаком сноски:1); дополнить сноской:

«1) На территории Российской Федерации орган государственной метрологической службы проходит аккредитацию на право проведения поверки резервуаров».

Пункт 6.2 изложить в новой редакции:

«6.2 Поверки резервуара проводят:

- первичную - после завершения строительства резервуара или капитального ремонта и его гидравлических испытаний - перед вводом его в эксплуатацию;

- периодическую - по истечении срока межповерочного интервала;

- внеочередную - в случаях изменения базовой высоты резервуара более чем на 0,1 % по 9.1.10.3; при внесении в резервуар конструктивных изменений, влияющих на его вместимость, и после очередного полного технического диагностирования».

Пункт 7.1. Заменить слова: «в установленном порядке» на «и промышленной безопасности в установленном порядке2)».

Пункт 7.1, подпункт 7.1.1 дополнить сноской - 2):

«2) На территории Российской Федерации действует Постановление Росгортехнадзора № 21 от 30.04.2002».

Пункт 7.1 дополнить подпунктом - 7.1.1:

«7.1.1 Измерения величин при поверке резервуара проводит группа лиц, включающая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации, и других лиц (при необходимости), аттестованных по промышленной безопасности в установленном порядке2)».

Пункт 7.3 дополнить подпунктом - 7.3.3:

«7.3.3 Лица, выполняющие измерения, должны быть в строительной каске по ГОСТ 12.4.087».

Пункт 7.6. Заменить слова: «или уровень» на «и уровень».

Пункт 7.8 дополнить словами: «и должен быть в строительной каске по ГОСТ 12.4.087».

Пункт 7.9 изложить в новой редакции:

«7.9 Средства поверки по 5.2.1.4, 5.2.1.17, 5.2.1.19 при поверке резервуара геометрическим методом, средства поверки по 5.2.2.1, 5.2.2.2, 5.2.2.8, 5.2.2.9, 5.2.5 при поверке объемным методом должны быть во взрывозащищенном исполнении для групп взрывоопасных смесей категории II В-ТЗ по ГОСТ 12.1.011 и предназначены для эксплуатации на открытом воздухе».

Пункт 7.10 после слова «резервуара» дополнить словами: «в рабочей зоне»;

заменить слова: «на высоте 2000 мм» на «(на высоте 2000 мм)».

Подпункт 8.2.8 исключить.

Подпункт 9.1.1.1 изложить в новой редакции:

«9.1.1.1 Длину окружности Lн измеряют на отметке высоты:

- равной 3/4 высоты первого пояса, если высота пояса находится в пределах от 1500 до 2250 мм;

- равной 8/15 высоты первого пояса, если высота пояса составляет 3000 мм.

При наличии деталей, мешающих измерениям, допускается уменьшать высоту на величину до 300 мм от отметки 3/4 или 8/15 высоты первого пояса».

Подпункт 9.1.1.7 после слов «динамометра усилием» изложить в новой редакции:

«(100 ± 10) Н - для рулеток длиной 10 м и более;

(10 ± 1) Н - для рулеток длиной 1 - 5 м.

Для рулеток с желобчатой лентой - без натяжения».

Подпункт 9.1.1.13. Формула (3). Знаменатель. Заменить знак: «-» на «+».

Подпункт 9.1.1.17. Последний абзац изложить в новой редакции:

«Значение поправок (суммарных при наличии двух и более) на обход в миллиметрах вносят в протокол, форма которого приведена в приложении Б».

Подпункт 9.1.2.2 изложить в новой редакции:

«9.1.2.2 Окружность первого пояса резервуара, измеренную по 9.1.1, разбивают на равные части (откладывают дугу постоянной длины и наносят вертикальные отметки на стенке первого пояса), начиная с образующей резервуара, находящейся в плоскости А (рисунок А.10а), проходящей через точку измерений уровня жидкости и базовой высоты резервуара на направляющей планке измерительного люка и продольную ось резервуара, с соблюдением следующих условий:

- число разбивок должно быть четным;

- число разбивок в зависимости от вместимости резервуара выбирают по таблице 3.

Таблица 3

Наименование показателя

Значение показателя для вместимости резервуара, м3, не менее

100

200

300

400

700

1000

2000

3000

5000

10000

20000

30000

50000

100000

Число разбивок

24

26

28

30

32

34

36

38

40

42

44

46

48

52

Все отметки разбивок пронумеровывают по часовой стрелке в соответствии с рисунком А.10».

Подпункт 9.1.2.5. Второй абзац. Заменить слова: «или ниже ребра» на «и ниже ребра».

Пункт 9.1.3 изложить в новой редакции:

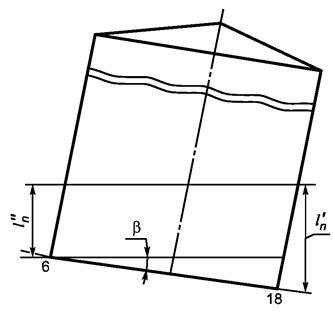

«9.1.3 Определение степени наклона и угла направления наклона резервуара

9.1.3.1 Степень наклона h и угол направления наклона j резервуара определяют по результатам измерений угла и направления наклона контура днища резервуара снаружи (или изнутри) с применением нивелира с рейкой.

9.1.3.2 Степень наклона и угол направления наклона резервуара определяют в два этапа:

- на первом этапе устанавливают номера двух противоположных отметок разбивки (образующих резервуара), через которые проходит приближенное направление наклона резервуара;

- на втором этапе определяют степень наклона и угол уточненного направления наклона резервуара.

9.1.3.3 Приближенное направление наклона резервуара определяют в следующей последовательности:

а) проводят разбивку длины окружности первого пояса по 9.1.2.2;

б) освобождают утор окраек днища (далее - утор днища) резервуара от грунта;

в) устанавливают нивелир напротив первой отметки разбивки на расстоянии 5 - 10 м от резервуара и приводят его в горизонтальное положение;

г) устанавливают рейку вертикально в точке на уторе днища, находящейся напротив первой отметки разбивки, отсчитывают показание шкалы рейки l1 с погрешностью до 1 мм;

д) последовательно устанавливая рейку по часовой стрелке в точках на уторе днища, находящихся напротив отметок разбивки 2, 3, ..., v, отсчитывают показания шкалы рейки l2, l3, ..., lvс погрешностью до 1 мм;

е) для снятия показаний рейки в оставшихся точках отметок разбивки нивелир устанавливают на расстоянии 5 - 10 м от резервуара напротив отметки разбивки (v +1) и, устанавливая рейку вторично в точке отметки разбивки v, вторично снимают показание рейки l¢v. При этом показание рейки в точке, находящейся напротив отметки разбивки v (крайней) до перенесения нивелира на другое место lv, должно совпадать с показанием рейки в этой же точке разбивки v после перенесения нивелира на другое место, то есть l¢v с погрешностью до 1 мм. Выполнение этого условия обеспечивается регулированием высоты нивелира после перенесения его на другое место.

В случае невозможности выполнения вышеуказанного условия регулированием высоты нивелира на показание рейки в точках, находящихся напротив отметок разбивки (v + 1), (v + 2), ..., s, вводят поправку, например на показание рейки в точке, находящейся напротив отметки разбивки (v + 1), l¢v+1 по формуле

lv+1 = l¢v+1 + Dl,                                                        (3a)

где l¢v+1 - показание рейки после перенесения нивелира на другое место, мм;

Dl - поправка, мм. Ее значение определяют по формуле

Dl = lv - l¢v,                                                          (3б)

где lv - показание рейки, находящейся напротив отметки v до перенесения нивелира на другое место, мм;

l¢v - показание рейки, находящейся напротив отметки v после перенесения нивелира на другое место, мм;

ж) выполняя аналогичные операции по перечислению е), отсчитывают показания рейки до отметки разбивки т (т - число отметок разбивки длины окружности первого пояса резервуара).

Показания шкалы рейки lk вносят в протокол, форма которого приведена в приложении Б (таблица Б.14).

Определяют значение разности показаний шкалы рейки в точках утора днища, находящихся напротив двух противоположных отметок разбивки Dlk, мм (см. таблицу Б.14):

- при числе отметок k от 1 до x002.png по формуле

Dl¢k = lk - l(m/2+k);                                                              (3в)

- при числе отметок от x003.png до т по формуле

Dl²k = lk - l(k-m/2),                                                              (3г)

где lk - показание шкалы рейки в точке, находящейся напротив k-й отметки, мм;

l(m/2+k), l(k-m/2) - показания шкалы рейки в точках, находящейся напротив отметок разбивки (т/2 + k) и (k - т/2), мм;

k - номер отметки разбивки. Его значения выбирают из ряда: 1, 2, 3, 4, ..., т;

т - число отметок разбивки длины окружности первого пояса резервуара.

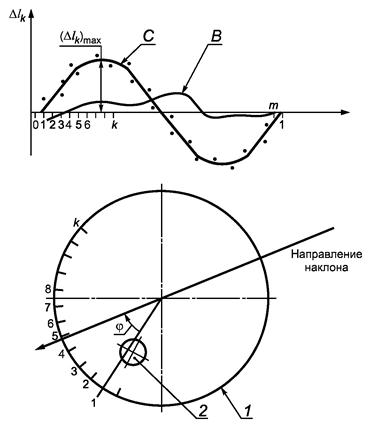

Строят график (рисунок А.10) функции Dlk, рассчитываемой по формулам (3в) и (3г). Если кривая, соединяющая точки графика Dlk относительно абсциссы, имеет вид синусоиды с периодом, равным отрезку 1 - т (кривая С на рисунке А.10), то резервуар стоит наклонно, если нет (кривая В) - резервуар стоит не наклонно.

По максимальному значению разности (Dlk)max, определенному по формуле (3в) или (3г), устанавливают приближенное направление наклона резервуара (рисунок А.10б).

Приближенное значение угла направления наклона резервуара jп определяют по формуле


где N - число разбивок, отсчитываемое от первой отметки разбивки до приближенного направления наклона резервуара, равное k - 1.

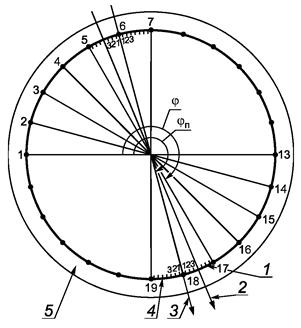

9.1.3.4 Степень наклона и уточненный угол направления наклона резервуара определяют в следующей последовательности:

а) проводят дополнительное разбивание длины дуги противоположных разбивок (рисунок А.10б), например находящихся справа от отметок разбивки 6 и 18 (разбивки N5 и N17) и слева от отметок разбивки 6 и 18 (разбивки N6 и N18) от приближенного направления наклона контура днища, определенного по 9.1.3.3;

б) длину дуги дополнительного разбивания DL, мм, соответствующую 1°, вычисляют по формуле


где Lн - длина наружной окружности первого пояса резервуара, мм;

в) дугу длиной, вычисленной по формуле (3е), откладывают справа и слева (наносят вертикальные отметки на стенке первого пояса), начиная с образующих (отметок разбивки), по которым проходит приближенное направление наклона резервуара. Отметки отложенных дополнительных дуг (разбивок) нумеруют арабскими цифрами справа и слева от приближенного направления наклона резервуара;

г) выполняя операции, указанные в перечислениях в) и г) 9.1.3.3, отсчитывают показания шкалы рейки в точках дополнительного разбивания дуг основных разбивок, находящихся слева lл и справа lп от приближенного направления наклона резервуара, с погрешностью до 1 мм.

Результаты показаний шкалы lл, lп вносят в протокол, форма которого приведена в приложении Б».

Подпункт 9.1.6.1 изложить в новой редакции:

«9.1.6.1. Высоту поясов hн измеряют с наружной стороны резервуара вдоль образующей резервуара, находящейся в плоскости А (рисунок А.10а) по 9.1.2.2, при помощи измерительной рулетки с грузом и упорного угольника».

Подпункт 9.1.7.1 после слов «от днища резервуара» изложить в новой редакции: «и от стенки первого пояса резервуара lд угла j1 между плоскостью А и плоскостью С (рисунок А.10а). Значение угла j1 определяют методом разбивания длины окружности первого пояса с погрешностью ± 1° в следующей последовательности:

- длину окружности первого пояса изнутри резервуара разбивают на восемь частей, начиная с плоскости А (рисунок А.10а), по часовой стрелке;

- на днище резервуара через его центр и точки разбивки проводят восемь радиусов;

- устанавливают номер сектора, в пределах которого находится плоскость С (рисунок А.10а);

- в пределах вышеустановленного сектора на стенке резервуара до плоскости С откладывают (размечают) n0-ное число дополнительных хорд длиной S0, соответствующей 1°, вычисляемой по формуле


- значение угла j1 определяют по формуле

j1 = 45N0 + п0,

где N - число больших разбиваний;

п0 - число отложений хорды S0 до плоскости С.

Результаты измерений величин N0, n0, j1 вносят в протокол, форма которого приведена в приложении Б».

Подпункт 9.1.6.5 дополнить абзацем:

«Толщину слоя внутреннего антикоррозионного покрытия dс.п измеряют при помощи ультразвукового толщиномера с погрешностью до 0,1 мм».

Подпункт 9.1.6.6 перед словом «вносят» дополнить обозначением: dс.п.

Пункт 9.1.8. Наименование дополнить словами: «и параметров местных неровностей (хлопунов)».

Подпункт 9.1.8.1 изложить в новой редакции:

«9.1.8.1 Если резервуар имеет несколько приемно-раздаточных патрубков, то высоту «мертвой» полости, соответствующую j-му приемно-раздаточному патрубку (hм.п)j, измеряют рулеткой по стенке резервуара от днища резервуара до нижней точки j-го приемно-раздаточного патрубка. Нумерацию высот «мертвой» полости проводят, начиная с плоскости А (рисунок А.10а).

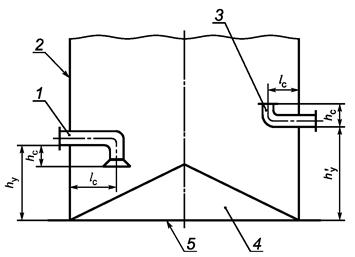

Если резервуар имеет приемно-раздаточные устройства, например, устройства ПРУ-Д, то измеряют рулеткой (рисунок А.17а):

- высоту по стенке резервуара от контура днища до места установки j-го приемно-раздаточного устройства hyj;

- расстояние от нижнего образующего j-го приемно-раздаточного устройства до его нижнего или верхнего среза hcj;

- длину j-го приемно-раздаточного устройства (расстояние от центра среза устройства до стенки резервуара) lcj.

Результаты измерений величин (hм.п)j, hyj, hcj, lcj в миллиметрах вносят в протокол, форма которого приведена в приложении Б».

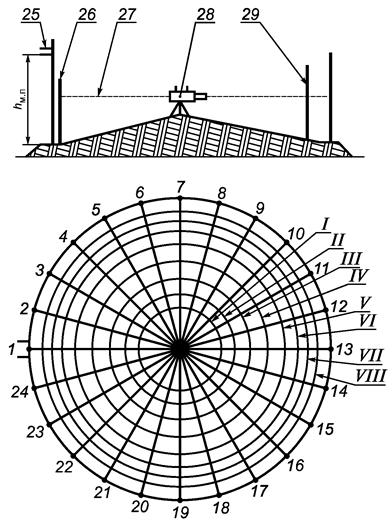

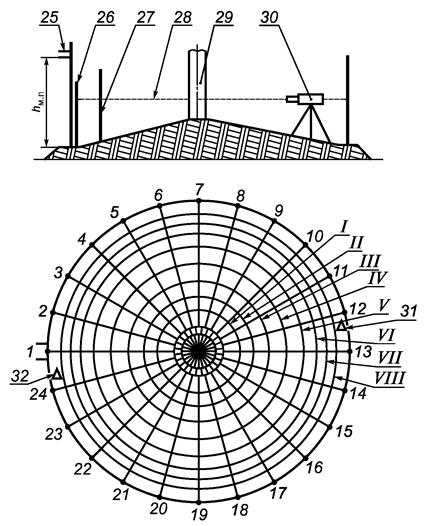

Подпункт 9.1.8.2. Второй абзац. Заменить слова: «с восемью радиусами» на «с 24 радиусами», «восьми радиусов» на «24 радиусов», «8 равных частей» на «24 равных части»;

заменить значение: 0 - 8 на 0 - 24;

третий абзац изложить в новой редакции:

«- при отсутствии центральной трубы нивелир устанавливают в центре днища резервуара и измеряют расстояние по вертикали от неровностей днища до визирной линии (до центра окуляра) нивелира (b0) при помощи измерительной рулетки с грузом или рейкой. При наличии центральной трубы нивелир устанавливают последовательно в двух противоположных точках, не лежащих на отмеченных радиусах и отстоящих от стенки резервуара не более 1000 мм».

Пункт 9.1.8 дополнить подпунктами - 9.1.8.4 - 9.1.8.7:

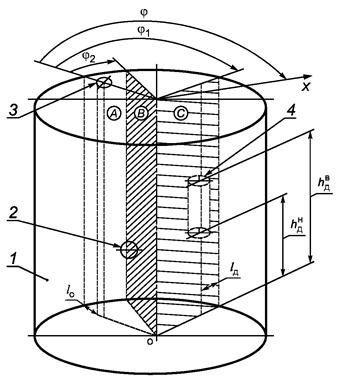

«9.1.8.4 Угол j2 между плоскостью А (рисунок А.10а) и плоскостью В, проходящую через продольные оси приемно-раздаточного патрубка и резервуара, определяют с погрешностью не более ± 1°, используя данные разбивки длины окружности первого пояса по 9.1.2.2 в следующей последовательности:

- устанавливают число полных разбивок N¢0, находящихся до плоскости В (рисунок А.10а);

- по длине дуги разбивки, в пределах которой проходит плоскость В, размечают до образующей приемно-раздаточного патрубка n¢0-ное число дополнительных дуг длиной DL, соответствующей 1°. Длину дуги DL, мм, вычисляют по формуле


- значение угла j2 определяют по формуле


где m - число разбивок длины окружности первого пояса резервуара;

rп.р - радиус приемно-раздаточного патрубка, мм.

9.1.8.5 Результаты измерений величины j2 вносят в протокол, форма которого приведена в приложении Б.

9.1.8.6 В случае определения вместимости «мертвой» полости объемным статическим методом в соответствии с 9.2.2 результаты измерений оформляют протоколом поверки для «мертвой» полости по форме, приведенной в приложении В (заполняют таблицы В.4, В.6, В.8).

9.1.8.7 Площадь хлопуна sx, м2, определяют по результатам измерений длины и ширины хлопуна.

Длину lх и ширину bх хлопуна измеряют измерительной рулеткой. Показания рулетки отсчитывают с точностью до 1 мм.

Высоту хлопуна hx измеряют штангенциркулем или измерительной линейкой. Показания штангенциркуля или линейки отсчитывают с точностью до 1 мм.

Результаты измерений величин lx, bх, hx вносят в протокол, форма которого приведена в приложении Б».

Подпункт 9.1.9.1 изложить в новой редакции:

«9.1.9.1 Измеряют расстояние по горизонтали между линейкой, установленной вертикально по первой внешней образующей резервуара (рисунок А.10), и внешней образующей измерительного люка l1 (рисунок А.16) при помощи измерительной рулетки с погрешностью ± 5 мм».

Подпункт 9.1.10.1. Второй абзац изложить в новой редакции:

«При наличии жидкости в резервуарах с плавающим покрытием уровень ее должен быть не ниже уровня, установленного технологической картой на резервуар»;

дополнить абзацем:

«Базовую высоту резервуара с плавающей крышей измеряют через измерительный люк, установленный на направляющей стойке плавающей крыши или на трубе для радарного уровнемера (рисунок А.2а)».

Подпункт 9.1.10.3 изложить в новой редакции:

«9.1.10.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара без плавающего покрытия резервуар может быть наполнен до произвольного уровня, резервуар с плавающим покрытием - до минимально допустимого уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении Л.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

Примечание - В Российской Федерации специалисты проходят курсы повышения квалификации в соответствии с 7.1».

Подпункт 9.1.11.1 перед словом «берут» дополнить словами: «а также верхнее положение плавающего покрытия h¢п».

Подпункт 9.1.11.2 изложить в новой редакции:

«9.1.11.2 Высоту нижнего положения плавающего покрытия hп измеряют рулеткой от точки касания днища грузом рулетки до нижнего края образующей плавающего покрытия. Показания рулетки отсчитывают с точностью до 1 мм. Измерения проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 2 мм».

Подпункт 9.1.11.3 после слов «и результаты измерений» дополнить обозначением: h¢п.

Подраздел 9.1 дополнить пунктами - 9.1.12, 9.1.13:

«9.1.12 Определение длины внутренней окружности вышестоящего пояса резервуара с плавающей крышей

9.1.12.1 При отсутствии возможности применения приспособления, показанного на рисунке А.6, длину внутренней окружности вышестоящего пояса определяют:

второго пояса (при высоте поясов от 2250 до 3000 мм) или третьего (при высоте поясов 1500 мм) - методом отложения хорд по внутренней стенке пояса;

вышестоящих поясов, начиная с третьего (при высоте поясов от 2250 до 3000 мм) или, начиная с четвертого (при высоте поясов от 1500 мм), - по результатам измерений радиальных отклонений образующих резервуара, проведенных изнутри резервуара.

9.1.12.2 Хорды откладывают на уровнях, отсчитываемых от верхней плоскости плавающей крыши:

1600 мм - при высоте поясов от 2250 до 3000 мм;

1200 мм - при высоте поясов 1500 мм.

9.1.12.3 Перед откладыванием хорд на уровне 1600 мм или на уровне 1200 мм, указанных в 9.1.12.2, при помощи рулетки с грузом через каждые 1000 мм наносят горизонтальные отметки длиной 10 - 20 мм по стенке поясов.

9.1.12.4 Отметки, нанесенные по стенкам поясов на уровнях, указанных в 9.1.12.2, соединяют между собой, применяя гибкую стальную ленту (рулетку). При этом линии горизонтальных окружностей проводят толщиной не более 5 мм.

9.1.12.5 Вычисляют длину хорды S1 по формуле

S1 = D1sin(a1/2),                                                      (3ж)

где D1 - внутренний диаметр первого пояса резервуара, вычисляемый по формуле

D1 = Lвн/p,                                                             (3и)

где Lвн - внутренняя длина окружности первого пояса, вычисляемая по формуле (Г.2);

a1 - центральный угол, соответствующий длине хорды S1 вычисляемый по формуле

a1 = 360/m1,                                                         (3к)

где т1 - число отложений хорд по линиям горизонтальных окружностей. Число т1 в зависимости от номинальной вместимости резервуара принимают по таблице 4.

Таблица 4

Номинальная вместимость резервуара, м3

Число отложений хорд т1

Номинальная вместимость резервуара, м3

Число отложений хорд т1

100

24

3000 (4000)

38

200

26

5000

40

300

28

10000

58

400

32

20000

76

700

34

30000

80

1000

34

50000

120

2000

36

100000

160

9.1.12.6 Хорду S1, длина которой вычислена по формуле (3ж), откладывают по линии горизонтальной окружности, проведенной на высоте 1600 мм и на высоте 1200 мм, указанных в 9.1.12.2, при помощи штангенциркуля (ГОСТ 166, черт. 3) с диапазоном измерений от 500 до 1600 мм.

9.1.12.7 После отложений хорд по 9.1.12.6 измеряют длину остаточной хорды Soп при помощи штангенциркуля с диапазоном измерений 0 - 150 мм с погрешностью не более 0,1 мм. Обозначение «п» соответствует термину: «покрытие».

9.1.12.8 Значения величин S1 и S0п вносят в протокол, форма которого приведена в приложении Б.

9.1.12.9 Длины внутренних окружностей поясов, находящихся выше поясов, указанных в 9.1.12.1, определяют по результатам измерений радиальных отклонений образующих резервуара от вертикали изнутри резервуара с применением измерительной каретки (далее - каретки) в следующей последовательности:

а) длину окружности первого пояса, измеренную по 9.1.1, разбивают на равные части по 9.1.2.2 (наносят вертикальные отметки на уровне 1600 мм или на уровне 1200 мм в соответствии с 9.1.12.3), начиная с плоскости А (рисунок А.10а);

б) штангу 12 с блоком 11 (рисунок А.2а), при помощи которого каретка перемещается по внутренней поверхности резервуара, устанавливают у края площадки обслуживания 13;

в) линейку 6 устанавливают на высоте 400 мм по перечислению а) 9.1.12.9 от верхней плоскости плавающей крыши при помощи магнитного держателя 7 перпендикулярно к стенке резервуара, поочередно для каждой отметки разбивки;

г) для перехода от одной отметки разбивки к другой каретку опускают, а штангу со всей оснасткой передвигают по кольцевой площадке обслуживания резервуара. Расстояние от стенки резервуара до нити отвеса а отсчитывают по линейке 6;

д) измерения вдоль каждой образующей резервуара начинают с отметки разбивки под номером один первого пояса. На каждом следующем поясе измерения проводят в трех сечениях: среднем, находящемся в середине пояса, нижнем и верхнем, расположенных на расстоянии 50 - 100 мм от горизонтального сварочного шва. На верхнем поясе - в двух сечениях: нижнем и среднем. Отсчеты по линейке снимают с погрешностью в пределах ± 1 мм в момент, когда каретка установлена в намеченной точке при неподвижном отвесе;

е) в начальный момент каретку для всех образующих резервуара останавливают на линии горизонтальной окружности на уровне 1600 мм или на уровне 1200 мм.

Результаты измерений расстояния а в миллиметрах вносят в протокол, форма которого приведена в приложении Б.

9.1.13 Высота газового пространства в плавающей крыше

9.1.13.1 Высоту газового пространства hгп (3.25) измеряют при помощи измерительной рулетки с грузом или линейкой не менее двух раз. Расхождение между результатами двух измерений не должно превышать 1 мм.

9.1.13.2 Результаты измерений hгп вносят в протокол, форма которого приведена в приложении Б».

Пункт 9.2.1 дополнить перечислением - е):

«е) угла j2 в соответствии с 9.1.8.4».

Подпункт 9.2.1.2. Заменить номер подпункта: 9.2.1.2 на 9.2.1.1;

перед словом «вносят» дополнить обозначением: j2.

Пункт 9.2.2. Наименование дополнить словами: «или в пределах высоты неровностей днища».

Подпункт 9.2.2.1 после слов «В пределах «мертвой» полости» дополнить словами: «(рисунок А.17) и в пределах неровностей днища (рисунок А.18), если неровности днища выходят за пределы «мертвой» полости;

заменить слова: «не более чем на 30 мм» на «в пределах от 10 до 100 мм».

Подпункт 9.2.2.2. Перечисление д). Заменить слова: «значения 30 мм» на «значения в пределах от 10 до 100 мм».

Пункт 9.2.3 после слов «выше «мертвой» полости» дополнить словами: «или выше высоты неровностей днища».

Подпункт 9.2.3.1 после слов «высоте «мертвой» полости» дополнить словами: «(высоте неровностей днища)».

Подпункт 9.2.3.2 после слов «в пределах «мертвой» полости» дополнить словами: «(до высоты неровностей днища)».

Подпункт 9.2.3.3. Исключить слова: «в соответствии с 9.2.2.2, 9.2.2.3».

Пункт 9.2.3 дополнить подпунктом - 9.2.3.6:

«9.2.3.6 При достижении уровня поверочной жидкости, соответствующего полной вместимости резервуара, измеряют базовую высоту резервуара Нб в соответствии с 9.1.10. Значение базовой высоты не должно отличаться от значения, измеренного по 9.2.1, более чем на 0,1 %».

Подпункт 9.2.5.1. Последний абзац. Заменить значение: ± 0,1 °С на ± 0,2 °С.

Пункт 9.2.6, подпункты 9.2.6.1, 9.2.6.2 исключить.

Подпункт 10.3.1.1. Заменить слова: «максимального уровня Hmax» на «предельного уровня Нпр»;

формулу (4) изложить в новой редакции:


экспликацию после абзаца «fл - высота точки касания днища грузом рулетки;» дополнить абзацем:

«Lвн - длина внутренней окружности 1-го пояса, вычисляемая по формуле (Г.2)».

Подпункт 10.3.1.2. Формулы (5) - (8) изложить в новой редакции:



x012.png на участке от Нм.п до Нп,                    (7)

где DV²в.д - объем внутренних деталей, включая объемы опор плавающего покрытия, на участке от Нм.п до Нп;

x013.png - на участке от Нм.п до Нп.         (8)»;

последний абзац, формулы (9), (10) и экспликации исключить.

Подпункт 10.3.1.5 и формулы (11) - (15) исключить.

Подпункт 10.3.2.1 изложить в новой редакции:

«10.3.2.1 Градуировочную таблицу составляют, суммируя последовательно, начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нм.п), вместимости резервуара, приходящиеся на 1 см высоты наполнения, в соответствии с формулой


где Vм.п - вместимость «мертвой» полости, вычисляемая по формуле (Е.12) при изменении k от 0 до v, или по формуле, приведенной в Е.13;

Vk, Vk-1 - дозовые вместимости резервуара при наливе в него k и (k - 1) доз, соответствующие уровням Нk, H(k-1), вычисляемые по формуле (Е.12) при изменении k от v + 1 до значения k, соответствующего полной вместимости резервуара, или по формулам (Е.13), (Е.14) приложения Е и т.д.

Вместимость «мертвой» полости резервуара вычисляют по формуле


где V0 - объем жидкости до точки касания днища грузом рулетки».

Пункт 11.1. Второй абзац исключить.

Пункт 11.2. Перечисление д) дополнить словами: «(только в случае проведения расчетов вручную)».

Пункт 11.3. Первый абзац после слов «в приложении В» изложить в новой редакции: «Форма акта измерений базовой высоты резервуара, составленного при ежегодных ее измерениях, приведена в приложении Л»;

последний абзац изложить в новой редакции:

«Протокол поверки подписывают поверитель и лица, принявшие участие в проведении измерений параметров резервуара»;

дополнить абзацем:

«Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель. Подписи поверителя заверяют оттисками поверительного клейма, печати (штампа). Документы, указанные в 11.2, пронумеровывают сквозной нумерацией, прошнуровывают, концы шнурка приклеивают к последнему листу и на месте наклейки наносят оттиск поверительного клейма, печати (штампа)».

Пункт 11.4 изложить в новой редакции:

«11.4 Градуировочные таблицы на резервуары утверждает руководитель организации национальной (государственной) метрологической службы или руководитель метрологической службы юридического лица, аккредитованный на право проведения поверки».

Раздел 11 дополнить пунктом - 11.6 и сноской:

«11.6 Если при поверке резервуара получены отрицательные результаты даже по одному из приведенных ниже параметров:

- значение вместимости «мертвой» полости имеет знак минус;

- размеры хлопунов не соответствуют требованиям правил безопасности1);

- значение степени наклона резервуара более 0,02, если это значение подтверждено результатами измерений отклонения окраек контура днища резервуара от горизонтали, выполненных по методике диагностирования резервуара, то резервуар считается непригодным к эксплуатации и выдают «Извещение о непригодности»;

«1) На территории Российской Федерации действует Постановление Росгортехнадзора № 76 от 09.06.2003 об утверждении Правил устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».

Приложение А дополнить рисунками - А.2а, А.10а (после рисунка А.10), А.10б, А.10в, А.11а, А.17а;

рисунки А.10, А.14, А.15, А.16 изложить в новой редакции:

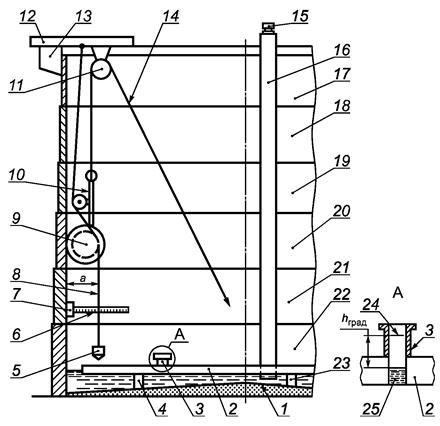

1 - неровности днища; 2 - плавающая крыша; 3, 15 - измерительный люк; 4, 23 - опоры плавающей крыши; 5 - груз отвеса; 6 - линейка;

Рисунок А.2а - Схема измерений радиальных отклонений образующих резервуара с плавающей крышей


1 - контур днища резервуара; 2 - измерительный люк; Dlk - функция, вычисляемая по формулам (3в) и (3г);

Рисунок А.10 - График функции Dlk и схема направления наклона резервуара


1 - стенка резервуара; 2 - приемно-раздаточный патрубок; 3 - измерительный люк; 4 - внутренняя деталь;

Рисунок А.10а - Схема измерений координат внутренней детали


1 - дополнительные отметки справа; 2 - уточненное направление наклона контура днища;

x020.png j = jп - п2 = 255 - 3 = 252°

Рисунок А.10б - Схема определения угла направления наклона днища


l¢n, l²n - максимальное и минимальное показания рейки по уточненному направлению наклона контура днища;


Рисунок А.10в - Схема наклоненного резервуара

Описание: Untitled-1

1 - плавающая крыша с опорами; 2 - груз отвеса; 3 - линейка; 4 - нить отвеса; 5 - верхняя площадка обслуживания;

Рисунок А.11а - Схема измерений степени и угла направления наклона резервуара с плавающей крышей


1 - 24 - радиусы; 25 - приемно-раздаточный патрубок; 26 - рейка; 27 - горизонт нивелира; 28 - нивелир;

Рисунок А.14 - Нивелирование днища резервуара при отсутствии центральной трубы


1 - 24 - радиусы; 25 - приемно-раздаточный патрубок; 26 - рейка; 27 - рейка в точке касания днища грузом рулетки;

Рисунок А.15 - Нивелирование днища резервуара при наличии центральной трубы


1 - кровля резервуара; 2 - измерительный люк; 3 - направляющая планка; 4 - точка измерений уровня жидкости или

Рисунок А.16 - Схема размещения измерительного люка


1, 3 - приемно-раздаточные устройства; 2 - стенка резервуара; 4 - неровности днища; 5 - контур днища;

Рисунок А.17а - Схема размещения приемно-раздаточных устройств

Приложение Б. Таблицу Б.1 изложить в новой редакции:

Таблица Б.1 - Общие данные

Код документа

Регистрационный номер

Дата

Основание для проведения поверки

Место проведения поверки

Средства измерений

Резервуар

Число

Месяц

Год

Тип

Номер

Назначение

Наличие угла наклона

Погрешность определения вместимости резервуара, %

1

2

3

4

5

6

7

8

9

10

11

12

13

Примечание - В графе 12 указывают знак «+» при наличии угла наклона, знак «-» - при его отсутствии.

таблицу Б.4 изложить в новой редакции:

Таблица Б.4 - Радиальные отклонения образующих резервуара от вертикали

Номер пояса

Точка измерения

Показание линейки а, мм

1

2

3

4

5

6

7

8

9

10

11

12

...

...

т

I

3/4h1

II

Н

С

В

III

Н

С

в

IV

н

с

в

V

н

с

в

VI

н

с

в

...

...

n

н

с

Примечание - При наличии ребра жесткости, например, в v-м поясе (9.1.2.5):

а) если ребро жесткости находится в середине пояса, то в строке «С» вносят показание линейки, определенное по формуле


где x029.png, x030.png - показания линейки в точках выше и ниже ребра жесткости;

б) если ребро жесткости находится ближе к верхнему или нижнему сварному шву, то среднее расстояние от стенки резервуара до нити отвеса вычисляют по формуле


где x032.png - показание линейки в точке выше нижнего (ниже верхнего) сварного шва.

дополнить таблицей - Б.4.1:

Таблица Б.4.1 - Длины хорд

В миллиметрах

Уровень отложений хорды

Хорда

основная S1п

остаточная S0п

1-е измерение

2-е измерение

1600

1200

Таблица Б.5. Наименование изложить в новой редакции:

«Таблица Б.5 - Параметры поверочной и хранимой жидкостей (нефти и нефтепродуктов)»;

дополнить таблицей - Б.5.1:

Таблица Б.5.1 - Радиальные отклонения образующих первого (второго или третьего для резервуаров с плавающей крышей) и последнего n-го поясов от вертикали

В миллиметрах

Номер пояса

Радиальные отклонения образующих поясов от вертикали

1

2

3

4

5

6

7

...

...

т

I (II или III)

n

таблицу Б.6 дополнить графой - 7:

Толщина слоя антикоррозионного покрытия dс.п, мм

7

таблицы Б.7, Б.8, Б.9 изложить в новой редакции:

Таблица Б.7 - Внутренние детали цилиндрической формы

Диаметр, мм

Высота от днища, мм

Расстояние от стенки первого пояса lд, мм

Число разбиваний

Угол j1, ...°

Нижняя граница hвд

Верхняя граница hвд

N0

n0

Таблица Б.8 - Внутренние детали прочей формы

Объем, м3

Высота от днища, мм

Расстояние от стенки первого пояса lд, мм

Число разбиваний

Угол j1, ...°

Нижняя граница hвд

Верхняя граница hвд

N0

n0

Таблица Б.9 - Параметры «мертвой» полости с приемно-раздаточным патрубком (ПРП)

Высота hм.п, мм, ПРП под номером

Угол j2, ...°, ПРП под номером

Вместимость Vм.п, м3

1

2

3

4

1

2

3

4

1

2

3

4

5

6

7

8

9

Примечание - Графу 9 заполняют только при определении вместимости «мертвой» полости объемным методом и принятие вместимости «мертвой» полости по 5.3.1.5.

дополнить таблицами - Б.9.1, Б.9.2:

Таблица Б.9.1 - Параметры «мертвой» полости с приемно-раздаточным устройством (ПРУ)

Высота установки hу, мм, ПРУ под номером

Расстояние hc, мм, ПРУ под номером

Длина lс, мм, ПРУ под номером

Угол j2, ...°, ПРУ под номером

Вместимость

1

2

1

2

1

2

1

2

1

2

3

4

5

6

7

8

9

Примечание - Число граф в зависимости от числа приемно-раздаточных устройств может быть увеличено.

Таблица Б.9.2 - Параметры местных неровностей (хлопунов)

Хлопун

Длина lх

Ширина bх

Высота hх

Таблица Б.10. Графа 1. Заменить значение: 8 на 24;

дополнить примечанием - 3:

«3 При отсутствии центральной трубы вносят (графа 3) значение b0»;

таблицы Б.13, Б.14 изложить в новой редакции:

Таблица Б.13 - Базовая высота резервуара

В миллиметрах

Точка измерения базовой высоты Нб

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Таблица Б.14 - Степень наклона и угол приближенного направления наклона резервуара

Номер точки разбивки k от 1 до т/2

Отсчет по рейке lk, мм

Номер точки разбивки k от (m/2 + l) до т

Отсчет по рейке lk, мм

1

2

3

4

1

l1

m/2 + 1

l(m/2 + 1)

2

l2

m/2 + 2

l(m/2 + 2)

3

l3

m/2 + 3

l(m/2 + 3)

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

m/2

l(m/2)

т

lm

Примечания

1 k (графы 1, 3)- номер разбивки длины окружности первого пояса резервуара, выбирают из ряда: 1, 2, 3, ..., т.

2 lk (графы 2, 4) - отсчеты по рейке в точках разбивки k.

дополнить таблицей - Б.14.1:

Таблица Б.14.1 - Степень наклона и угол уточненного направления наклона резервуара

Значение угла n2 при Nп = ...

Показание рейки по правой разбивке lп, мм

Значение угла n2 при Nл = ...

Показание рейки по правой разбивке lл, мм

l¢п

l²п

l¢л

l²л

1

2

3

4

5

6

-1°

+1°

-2°

+2°

-3°

+3°

-4°

+4°

-5°

+5°

-6°

+6°

-7°

+7°

-8°

+8°

-9°

+9°

-10°

+10°

-11°

+11°

-12°

+12°

-13°

+13°

-14°

+14°

Примечания

1 В графах 1, 4 вносят числа разбивок Nп, Nл (например Nп = 17).

2 l¢п, l²п (графы 2, 3) - показания рейки по правым противоположным разбивкам.

3 l¢л, l²л (графы 5, 6) - показания рейки по левым противоположным разбивкам.

таблицу Б.15 изложить в новой редакции:

Таблица Б.15 - Плавающее покрытие

Масса тп, кг

Диаметр Dп, мм

Расстояние от днища резервуара при крайнем положении, мм

Диаметр отверстия, мм

Параметры опоры

Уровень жидкости в момент всплытия Hвсп, мм

Объем жидкости в момент всплытия Vвсп, м3

нижнем hп

верхнем hп

D1

D2

D3

Диаметр, мм

Число, шт.

Высота, мм

1

2

3

4

5

6

7

8

9

10

11

12

Примечания

1 Если опоры плавающего покрытия приварены к днищу резервуара, то их относят к числу внутренних деталей.

2 Графы 11 и 12 заполняют только при применении объемного метода.

дополнить таблицей - Б.16:

Таблица Б.16 - Высота газового пространства в плавающей крыше

В миллиметрах

Точка измерения высоты газового пространства hгп

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Приложение В. Таблицы В.3, В.5 изложить в новой редакции:

Таблица В.3 - Величины, измеряемые в «мертвой» полости

Высота hм.п, мм, ПРП под номером

Угол j2, ...°, ПРП под номером

Отчет по рейке в точке, мм

1

2

3

4

1

2

3

4

касания днища грузом рулетки bл

пересечения 1-го радиуса и 8-й окружности b8.1

Таблица В.5 - Степень наклона и угол приближенного направления наклона резервуара

Номер точки разбивки k от 1 до m/2

Отсчет по рейке lk, мм

Номер точки разбивки k от (m/2 + 1) до т

Отсчет по рейке lk, мм

1

2

3

4

1

l1

m/2 + 1

l(m/2 + l)

2

l2

m/2 + 2

l(m/2 + 2)

3

l3

m/2 + 3

l(m/2 + 3)

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

m/2

l(m/2)

т

lm

Примечания

1 k (графы 1,3)- номер разбивки длины окружности первого пояса резервуара, выбирают из ряда: 1, 2, 3, ..., т.

2 lk (графы 2, 4) - отсчеты по рейке в точках разбивки k.

дополнить таблицей - В.5.1

Таблица В.5.1 - Степень наклона и угол уточненного направления наклона резервуара

Значение угла n2 при Nп = ...

Показание рейки по правой разбивке lп, мм

Значение угла n2 при Nл = ...

Показание рейки по правой разбивке lл, мм

l¢п

l²п

l¢л

l²п

1

2

3

4

5

6

-1°

+1°

-2°

+2°

-3°

+3°

-4°

+4°

-5°

+5°

-6°

+6°

-7°

+7°

-8°

+8°

-9°

+9°

-10°

+10°

-11°

+11°

-12°

+12°

-13°

+13°

-14°

+14°

-15°

+15°

-16°

+16°

Примечания

1 В головках граф 1,4 вносят числа разбивок Nп, Nл (например Nп = 17).

2 l¢п, l"п (графы 2, 3) - показания рейки по правым противоположным разбивкам.

3 l¢л, l"л (графы 5, 6) - показания рейки по левым противоположным разбивкам.

таблицу В.6 изложить в новой редакции:

Таблица В.6 - Текущие значения параметров поверочной жидкости

Номер измерения

Объем дозы (DVc)j, дм3, или показание счетчика жидкости qj, дм3 (Nj, имп.)

Уровень Hj, мм

Температура жидкости, °С

Избыточное давление в счетчике жидкости pj, МПа

Расход Q, дм3/мин, (дм3/имп.)

в резервуаре (Tp)j

в счетчике жидкости (Tт)j

1

2

3

4

5

6

7

1

2

3*

4

5*

...

...

...

* Номера измерений, выделяемые только для счетчиков жидкости с проскоком и только при применении статического метода измерений объема дозы жидкости.

дополнить таблицей - В.9.1:

Таблица В.9.1 - Параметры счетчика жидкости со сдвигом дозирования и проскоком

Наименование параметра

Значение параметра при расходе Q, дм3/мин

100

150

200

250

Сдвиг дозирования С, дм3

Проскок Пр, дм3

Приложение Г. Пункт Г.1.2. Формулу (Г.2) изложить в новой редакции:

«Lвн = Lн - 2p(d1 + dс.к + dс.п),                                             (Г.2)»;

экспликацию дополнить абзацем:

«dс.п - толщина слоя антикоррозийного покрытия».

Пункт Г.1.3 дополнить подпунктами - Г.1.3.1 - Г.1.3.4:

«Г.1.3.1 За значение длины внутренней окружности второго пояса

резервуара с плавающей крышей (L*вн.ц)2п при высоте поясов, равной 1500 мм, принимают значение длины внутренней окружности первого пояса (L*вн.ц)1п, определяемое по формуле

(Lвн.ц)1f = Lн - 2p(d1 + dс.к + dс.п).                                   (Г.2а)

Г.1.3.2 Длину внутренней окружности второго пояса резервуара с плавающей крышей при высоте поясов от 2250 до 3000 мм (L**вн.ц)2п или длину внутренней окружности третьего пояса при высоте поясов 1500 мм (L*вн.ц)3п определяют методом последовательных приближений, используя результаты отложений хорды S1 на уровне 1600 мм или на уровне 1200 мм по 9.1.12.2 настоящего стандарта в следующей последовательности:

а) в качестве первого приближения внутреннего диаметра пояса принимают значение внутреннего диаметра первого пояса, определенного по формуле (3и);

б) вычисляют центральный угол aх1, соответствующий остаточной хорде S0п (например для второго пояса), по формуле


где S0п - длина остаточной хорды, измеренной по 9.1.12.7;

D21 - внутренний диаметр второго пояса в первом приближении, значение которого принимают равным значению внутреннего диаметра первого пояса, определенного по формуле (3и);

в) вычисляют разность углов bх1 по формуле

bх1 = a1т1 + aх1 - 360°,

где a1 - центральный угол, вычисленный по формуле (3к) при числе отложений хорды т1 и принимаемый за значение первого приближения центрального угла;

г) вычисляют центральный угол a2 во втором приближении по формуле


Если bх1 < 0, то в формуле (Г.2б) принимают знак «+», если bх1 > 0 - знак «-»;

д) вычисляют внутренний диаметр второго пояса D22 во втором приближении по формуле


где S1 - хорда, длину которой вычисляют по формуле (3ж);

е) проверяют выполнение условия


Если это условие не выполняется, то определяют значение внутреннего диаметра второго пояса D32 в третьем приближении, вычисляя последовательно параметры по формулам:


bх2 = a2т1 + aх2 - 360°,



Проверяют выполнение условия


Если это условие не выполняется, то делают следующие приближения до выполнения условия


Выполняя аналогичные операции, указанные в перечислениях а) - е), определяют внутренний диаметр третьего пояса резервуара.

Г.1.3.3 Длины внутренних окружностей второго (L*вн.ц)2п и третьего (L**вн.ц)3п поясов резервуара с плавающей крышей вычисляют по формулам:



где D2, D3 - внутренние диаметры второго и третьего поясов, определенные методом последовательного приближения по Г.1.3.2.

Г.1.3.4 Длины внутренних окружностей вышестоящих поясов резервуара с плавающей крышей x044.png вычисляют по формуле


где x046.png - длина внутренней окружности первого пояса, вычисляемая по формуле (Г.2а);

DRcpi - средние радиальные отклонения образующих резервуара, вычисляемые по формуле (Г.9);

i - номер пояса, выбираемый для резервуаров:

- при высоте поясов от 2250 до 3000 мм из ряда: 2, 3, ..., n;

- при высоте поясов 1500 мм из ряда: 3, 4, ..., n;

n - число поясов резервуара».

Подпункт Г.2.1.2, пункт Г.2.2. Формулу (Г.9) изложить в новой редакции:

«DRcpi = аср.i - аср1                                                            (Г.9)»;

формула (Г.10). Заменить обозначение: DRc.pi на DRcpi.

Пункт Г.2.5. Формулу (Г.12) изложить в новой редакции:

«hi = hнi - Sihнхi + Si+1hнx(i+1),                                          (Г.12)»;

экспликацию дополнить абзацами:

«Si, Si+1 - величины, имеющие абсолютное значение, равное 1, и в зависимости от схемы нахлеста поясов в соответствии с таблицей Б.6 (графа 6) принимают знак «+» или «-»;

hнx(i+1) - нахлеста (i + 1)-го вышестоящего пояса».

Пункт Г.3. Наименование изложить в новой редакции:

Источник: 1:

Смотри также родственные термины:

53. Максимальный уровень входного сигнала акустоэлектронного изделия

Значение мощности, напряжения или тока входного сигнала акустоэлектронного изделия, превышение которого вызывает недопустимое искажение основного сигнала

123 максимальный уровень записи (сигнала):

Нормированное максимальное допустимое значение уровня записи сигнала


Определения термина из разных документов: максимальный уровень записи (сигнала)

3.5 максимальный уровень звука (maximum sound level) Lmax, дБА: Наибольший уровень звука, измеренный с использованием временной характеристики F шумомера во время прохождения транспортного средства, для акустически распознаваемых транспортных средств, то есть незначительно маскируемых шумом других транспортных средств (см. 7.2).

Определения термина из разных документов: максимальный уровень звука

Максимальный уровень звука - уровень звука непостоянного шума, соответствующий максимальному показанию измерительного, прямопоказывающего прибора (шумомера) при визуальном отсчете или уровень звука, превышаемый в течении 1 % длительности измерительного интервала при регистрации шума автоматическим оценивающим устройством (статистическим анализатором).

Определения термина из разных документов: Максимальный уровень звука

3.2.3 максимальный уровень звука x003.png, дБА (maximum А - weighted sound pressure level): Наибольший уровень звука А на заданном временном интервале.

Примечание - На практике максимальный уровень звука А соответствует, как правило, уровню 1 % превышения по ГОСТ 31296.1.

Определения термина из разных документов: максимальный уровень звука

8. Максимальный уровень звука - уровень звука непостоянного шума, соответствующий максимальному показанию измерительного, прямо показывающего прибора (шумомера) при визуальном отсчете или уровень звука, превышаемый в течении 1 % длительности измерительного интервала при регистрации шума автоматическим оценивающим устройством (статистическим анализатором).

Определения термина из разных документов: Максимальный уровень звука

3.3 максимальный уровень звука LpASmax, дБА (maximum AS-weighted sound pressure level): Максимальный уровень звука, измеренный во время движения судна при заданных условиях.

Определения термина из разных документов: максимальный уровень звука LpASmax, дБА

Максимальный уровень звука LА макс, дБа - уровень звука, соответствующий максимальному показанию измерительного прямо-показывающего прибора (шумомера) при визуальном отсчете, или значение уровня звука, превышаемого в течение 1 % времени измерения при регистрации автоматическим оценивающим устройством.

Определения термина из разных документов: Максимальный уровень звука LА макс, дБа

3.3 максимальный уровень звука прогулочного судна (maximum AS-weighted sound pressure level for recreational craft, maximum AS-weighted sound pressure level) LpASmax, дБА: Максимальный уровень звука движущегося на установленном режиме судна, измеренный на временной характеристике S («медленно») по ГОСТ Р 53188.1.

Определения термина из разных документов: максимальный уровень звука прогулочного судна

3.6 максимальный уровень звука с временной коррекцией (maximum time-weighted sound level), дБ: Наибольший на заданном интервале времени уровень звука с временной коррекцией.

Примечание - Рекомендуемые обозначения максимального уровня звука с временной коррекцией: LAFmax, LASmax, LCFmax и LCSmax для частотных коррекций по А и С и временных характеристик F и S.

Определения термина из разных документов: максимальный уровень звука с временной коррекцией

3.6 максимальный уровень звука с временной коррекцией (maximum time-weighted sound level), дБ: Наибольший на заданном интервале времени уровень звука с временной коррекцией.

Примечание - Рекомендуемые обозначения максимального уровня звука с временной коррекцией: LAFmax, LASmax, LCFmax и LCSmax для частотных коррекций А и С и временных характеристик F и S.

Определения термина из разных документов: максимальный уровень звука с временной коррекцией

2.1.15 максимальный уровень излучаемого сигнала (Peak Radiated Power; PRP): Величина, представляющая собой среднеквадратичное значение непрерывного синусоидального сигнала, удвоенная амплитуда (полный размах) колебаний которого равна удвоенной амплитуде колебаний несущей частоты, в максимуме огибающей радиоимпульса.

Определения термина из разных документов: максимальный уровень излучаемого сигнала

3.1.50 максимальный уровень напряжения радиосигнала: Максимально допустимый уровень напряжения радиосигнала на выходе активного устройства кабельной распределительной сети при заданном отношении радиосигнала к помехам комбинационных частот.

Определения термина из разных документов: максимальный уровень напряжения радиосигнала

40. Максимальный уровень сигнала на выходе активного устройства - максимально допустимый уровень сигнала на выходе устройства, нагруженного сопротивлением 75 Ом, при котором выдерживается заданное отношение сигнала к помехам комбинационных частот.

Определения термина из разных документов: Максимальный уровень сигнала на выходе активного устройства


Словарь-справочник терминов нормативно-технической документации. . 2015.

Смотреть что такое "максимальный уровень" в других словарях:

  • Максимальный уровень звука LA макс, дБА — уровень звука, соответствующий максимальному показанию измерительного прямопоказывающего прибора (шумомера) при визуальном отсчете, или значение уровня звука, превышаемого в течение 1% времени измерения при регистрации автоматическим оценивающим… …   Официальная терминология

  • максимальный уровень напряжения — Уровень напряжения при заданной температуре, при котором на диаграмме деформирования арматуры происходит переход в пластическую стадию. [Англо русский словарь по проектированию строительных конструкций. МНТКС, Москва, 2011] Тематики строительные… …   Справочник технического переводчика

  • Максимальный уровень звука LА макс, дБа — уровень звука, соответствующий максимальному показанию измерительного прямо показывающего прибора (шумомера) при визуальном отсчете, или значение уровня звука, превышаемого в течение 1 % времени измерения при регистрации автоматическим… …   Словарь-справочник терминов нормативно-технической документации

  • Максимальный уровень напряжения — – уровень напряжения при заданной температуре, при котором на диаграмме деформирования арматуры происходит переход в пластическую стадию. [Англо русский словарь по проектированию строительных конструкций. МНТКС, Москва, 2011] Рубрика… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • максимальный уровень (разрешённый или установленный) выбросов вредных веществ ТЭС — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN emission cap …   Справочник технического переводчика

  • максимальный уровень в уравнительном резервуаре — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN top surge water levelTSWL …   Справочник технического переводчика

  • максимальный уровень воды — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN highest water levelHWL …   Справочник технического переводчика

  • максимальный уровень воспринимаемого шума с поправкой на тональность — Максимальное значение уровня воспринимаемого шума с поправкой на тональность, определяемого для последовательных моментов времени через определенные короткие интервалы времени при пролете воздушного судна, измеряемое в ТРNдБ. [ГОСТ 26120 84]… …   Справочник технического переводчика

  • максимальный уровень входного сигнала акустоэлектронного изделия — Значение мощности, напряжения или тока входного сигнала акустоэлектронного изделия, превышение которого вызывает недопустимое искажение основного сигнала. [ГОСТ 28170 89] Тематики изделия акустоэлектронные Обобщающие термины функциональные… …   Справочник технического переводчика

  • максимальный уровень генерируемой мощности при всех работающих энергоблоках — (на ТЭС, АЭС) [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN all power units ceiling …   Справочник технического переводчика

Книги

Другие книги по запросу «максимальный уровень» >>


Поделиться ссылкой на выделенное

Прямая ссылка:
Нажмите правой клавишей мыши и выберите «Копировать ссылку»

We are using cookies for the best presentation of our site. Continuing to use this site, you agree with this.
